반가산기

지금까지 논리 게이트를 조합해 신호를 선택하고 분배하는 회로를 만들어보았습니다. 이번 글에서는 게이트를 조합해서 실제로 덧셈을 수행하는 회로를 직접 만들어봅시다.

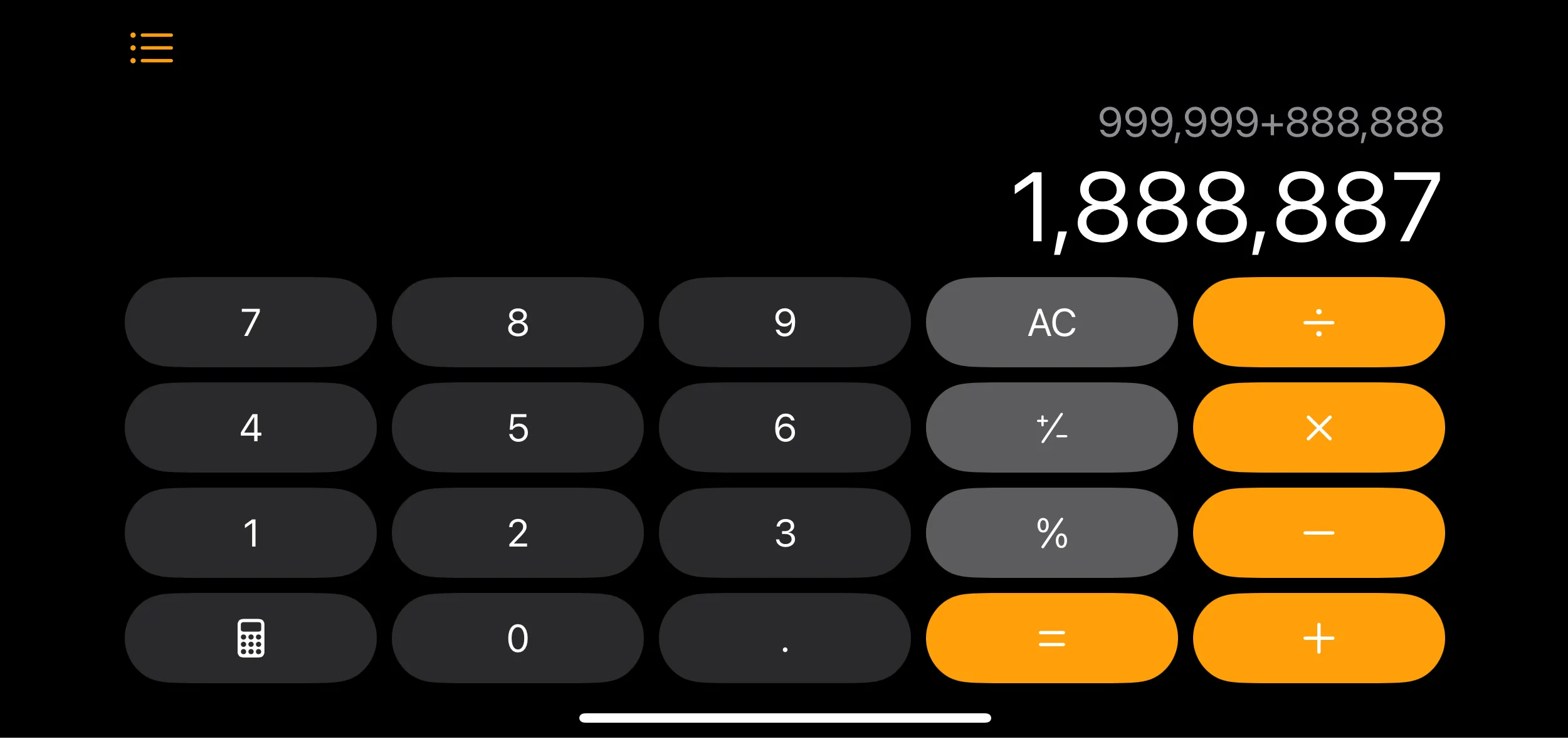

스마트폰의 계산기 앱은 사람보다 훨씬 빠르게 덧셈을 합니다. 999,999 + 888,888 같은 계산도 순식간에 해냅니다. 그런데 그 계산기의 핵심도 결국 우리가 지금까지 배운 논리 게이트들의 조합일 뿐입니다.

십진수 덧셈

컴퓨터가 어떻게 덧셈을 하는지 알아보기 전에, 우리가 평소에 어떻게 덧셈을 하는지 돌아봅시다. 예를 들어 123 + 456을 어떻게 계산할까요?

  123
+ 456
-----
  579

우리는 자연스럽게 오른쪽부터 한 자리씩 계산합니다. 만약 한 자리에서 10이 넘는 결과가 나오면 올림을 해서 다음 자리에 더해줍니다.

올림이 있는 좀 더 복잡한 예를 봅시다. 179 + 287을 계산해보면:

  11  <-- (올림)
  179
+ 287
-----
  466

1. 9 + 7 = 16이므로 6을 쓰고 1을 올림합니다.
2. 1 + 7 + 8 = 16이므로 6을 쓰고 1을 올림합니다.
3. 1 + 1 + 2 = 4입니다.

이 과정을 잘 보면 두 가지 핵심 요소가 있습니다:

• 각 자리에서 두 숫자를 더한 결과 (Sum)
• 다음 자리로 넘어가는 올림 (Carry)

바로 이 두 가지가 컴퓨터가 덧셈을 하는 핵심 아이디어입니다. 그런데 컴퓨터는 0과 1만 알고 있지 않습니까. 어떻게 이 원리를 0과 1의 세계로 옮길 수 있을까요?

이진수 덧셈

컴퓨터는 수를 0과 1 두 숫자만 쓰는 이진법으로 나타냅니다. 자리가 하나 올라갈 때마다 10배가 아니라 2배씩 커지는 표기법입니다. 예를 들어 이진수 101₂은 4 + 0 + 1 = 5₁₀입니다.

덧셈하는 방법도 십진수와 같습니다. 간단한 예부터 시작해봅시다.

십진수 3₁₀ + 1₁₀ = 4₁₀를 이진수 버전으로 계산해보면 11₂ + 01₂ = 100₂가 됩니다.

  11   <-- (올림)
   11
+  01
-----
  100

1. 1 + 1을 하면 십진수에서는 2₁₀지만 이진수로 표현하면 10₂입니다. 즉, 현재 자리는 0이 되고 다음 자리로 1을 올림합니다.
2. 1(올림) + 1 + 0 = 10₂이므로 현재 자리는 0, 다음 자리로 1을 올림합니다.

결과적으로 100₂가 나오고, 이는 십진수 4와 같습니다.

이 과정에서 핵심은 십진수 때와 마찬가지로 각 자리에서 발생하는 두 가지 결과입니다:

• 현재 자리의 결과 (Sum)
• 다음 자리로 넘어가는 올림 (Carry)

반가산기

이제 본격적으로 덧셈 회로를 만들어봅시다. 한 자리 이진수 두 개를 더하는 가장 간단한 경우를 생각해봅시다.

가능한 모든 경우를 나열해보면:

0 + 0 = 0
0 + 1 = 1
1 + 0 = 1
1 + 1 = 10

마지막 경우가 흥미롭습니다. 1 + 1은 10₂이 됩니다. 즉, 현재 자리 결과(Sum)는 0이고 다음 자리로 넘어가는 올림(Carry)은 1이 발생하는 것입니다.

진리표를 보면 Sum은 A와 B가 다를 때만 1이 되고, Carry는 A와 B가 모두 1일 때만 1이 됩니다.

위의 진리표를 논리 게이트로 구현하면 한자리수 이진수 덧셈을 할 수 있는 계산기를 만든 것입니다. 이전 글에서 배운 대로 NAND 게이트만으로 구현하면 아래와 같습니다.

이 회로를 반가산기(Half Adder)라고 합니다. 이후 논의에서는 간결함을 위해 이를 하나의 블록으로 묶어 HALF ADDER로 표기합니다.

마무리

반가산기는 한 자리 이진수 두 개의 덧셈만 처리할 수 있습니다. 하지만 실제 덧셈에서는 아래 자리에서 올라온 올림값도 함께 처리해야 합니다. 다음 글에서는 이 문제를 해결하는 전가산기를 만들어봅시다.
